NEC-SFH/E系列

材质/Material：

使用方法/Use：

正常温度下，可动电极会接触到引线顶部。电流会流经可动电极，然后通过金属外壳，达到另一条引线，形成一个闭合电路。当环境温度达到一个临界点，随着热敏颗粒的融化，弹簧将脱离滑动触点，从而切断电流。

用途/Application：

SF型温度保险丝的金属外壳内部包含一个可动电极.两根弹簧和一个热敏颗粒。

符合 WEEE(ROHS)	名称 Part	额定动作温度TF·Tf Rated Functioning Temperature（℃）	TH Th(℃)	Maximum Temperature Limit﹙℃﹚	额定电流 Rated Current	额定电压 Rated Voltage
○	SFH106E	110	99	380	15A/10A （Resistive）	AC250V
○	SFH109E	113	102	380	15A/10A （Resistive）	AC250V
○	SFH113E	117	106	380	15A/10A （Resistive）	AC250V
○	SFH117E	121	110	380	15A/10A （Resistive）	AC250V
○	SFH124E	128	117	380	15A/10A （Resistive）	AC250V
○	SFH129E	134	122	380	15A/10A （Resistive）	AC250V
○	SFH134E	139	127	380	15A/10A （Resistive）	AC250V
○	SFH152E	157	145	380	15A/10A （Resistive）	AC250V
○	SFH162E	167	155	380	15A/10A （Resistive）	AC250V
○	SFH172E	176	165	380	15A/10A （Resistive）	AC250V

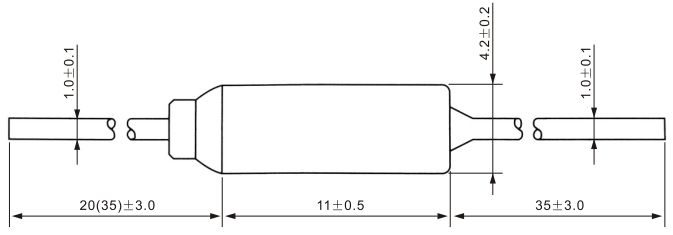

+ 具体参数：单位mm

额定电压 Rated Voltage	UL	VDE	BEAB	CCC	KTL	电气用品安全法 PSE
AC120V	20A(阻抗电路)
AC250V	10A(阻抗电路)	10A	10A	10A	10A	10A
AC250V	15A(阻抗电路)	15A	15A	15A	15A	15A
AC250V	17A(阻抗电路)
