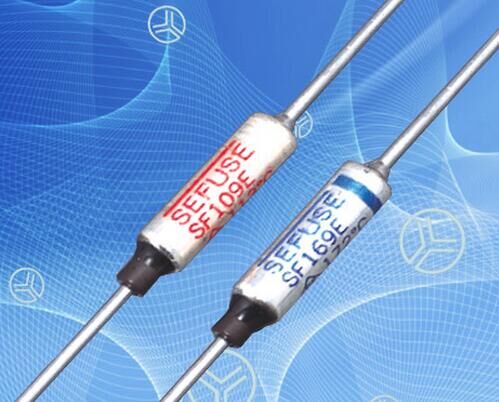

NEC-SF E系列

材质/Material：

使用方法/Use：

正常温度下，可动电极会接触到引线顶部。电流会流经可动电极，然后通过金属外壳，达到另一条引线，形成一个闭合电路。当环境温度达到一个临界点，随着热敏颗粒的融化，弹簧将脱离滑动触点，从而切断电流。

用途/Application：

SF型温度保险丝的金属外壳内部包含一个可动电极.两根弹簧和一个热敏颗粒。

符合 WEEE(ROHS)	名称 Part	额定动作温度TF·Tf Rated Functioning Temperature（℃）	TH Th(℃)	TM Tm（℃）	额定电流 Rated Current	额定电压 Rated Voltage	电气用品安全法 PSE
符合 WEEE(ROHS)	名称 Part	额定动作温度TF·Tf Rated Functioning Temperature（℃）	TH Th(℃)	TM Tm（℃）	额定电流 Rated Current	额定电压 Rated Voltage	日本厂JPN JET1975-32001 XXXX	泰国厂Thai JET1974-32001 XXXX
○	SF 70E	73	58	150	15A/10A （阻击电路）	AC250V	1008	1003
○	SF 76E	77	62	150	15A/10A （阻击电路）	AC250V	1008	1003
○	SF 91E	94	79	150	15A/10A （阻击电路）	AC250V	1010	1002
○	SF 96E	99	84	150	15A/10A （阻击电路）	AC250V	1010	1002
○	SF 113E	113	98	160	15A/10A （阻击电路）	AC250V	1011	1001
○	SF 119E	121	106	150	15A/10A （阻击电路）	AC250V	1012	1004
○	SF 129E	133	118	159	15A/10A （阻击电路）	AC250V	1012	1004
○	SF 139E	142	127	159	15A/10A （阻击电路）	AC250V	1013	1005
○	SF 152E	157	142	172	15A/10A （阻击电路）	AC250V	1013	1005
○	SF 169E	172	157	189	15A/10A （阻击电路）	AC250V	1014	1006
○	SF 184E	184	174	210	15A/10A （阻击电路）	AC250V	1015	1007
○	SF 188E	192	177	注3	15A/10A （阻击电路）	AC250V	1015	1007
○	SF 214E	216	200	注3	15A/10A （阻击电路）	AC250V	1016	1008
○	SF 226E	227	200	注3	15A/10A （阻击电路）	AC250V	1017	1009
○	SF 240E	240	200	注3	15A/10A （阻击电路）	AC250V	1017	1009

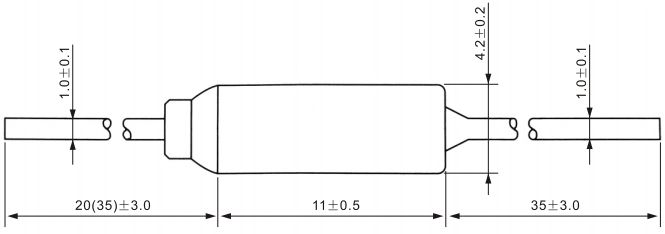

+ 具体参数：单位mm

+文档下载：
